影像投影仪的工作原理

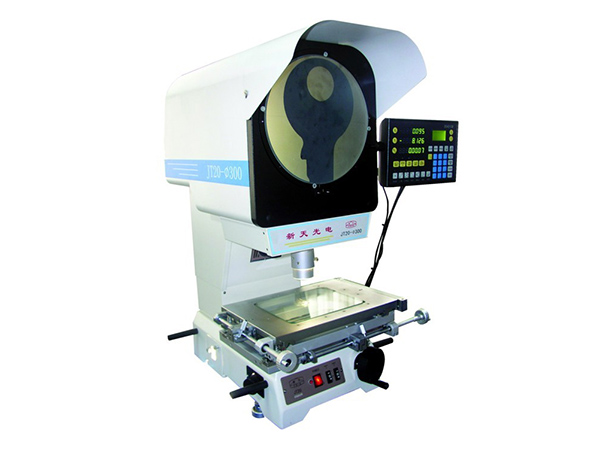

影像投影仪的工作原理 投影仪是以正确的放大倍率将载物玻璃台上的工件放大投影到投影屏上，进行测量、检查和察看的测量仪器。对应不同的工件特性和测量要求，投影仪有三个系列可供选择，分别是PJ系列、PV系列和PH系列。需要者能够根据投影成像、倍率、照明办法、工作间隔等参数选择相顺应的机型。 关于投影仪规格参数所触及的术语，在这里和大家一同分享一下。正像和倒像正像是指屏幕上的投影图像与工作台上的测量物、上下左右的方向以及挪动方向完整分歧的图像。另外，像下图那样上下左右的方向及移动方向相反的图像叫做倒像。 工作间隔 指对焦时从投影镜头前端到测量物上外表的间隔(空间)。 倍率精度用一个具有标称倍率的投影镜头，将基准尺寸(基准尺的运用长度)放大投影到屏幕上时，投影图像的实测值与基准尺寸的比率称为倍率精度。能够用下列公式算出。(与测量精度不同) 照明办法 透射照明：用透射光察看测量物的照明办法。特别适用于放大投影和测量轮廓部位的时候。 垂直反射照明：让光垂直映照在测量物外表的照明办法。用于观测和测量外表外形。(同时使用半透镜或内置半透镜式投影镜头) 斜向反射照明：使光斜向映照测量物外表的照明办法。图像的比照度得到强调，可以愈加平面而明晰地察看。但是需要注意的是在测量尺寸时容易产生偏向。(与斜向反射镜合用，PJ-H30系统主体规范配置)视差这是一个具有固定背景对象物的位移，该固定背景是由察看者位置、该物体的有限别离以及背景平面惹起的变化等所惹起的。 视场直径指屏幕上映射出的测量物大小的直径、范围。 远心光学系统在图像一侧焦点位置上设置光阑，则主光线会与光轴平行。在应用了这一原理的光学系统中，即便将焦点向光轴方向挪动，只是图像会变得含糊，而图像中心的大小不会改动。测量投影仪和测量显微镜则是用经过在聚光镜头的焦点位置放置光源来取代光阑，用平行光线照明，能够获得同样的效果。
