二次元影像测量仪在复杂工件位置检测方法

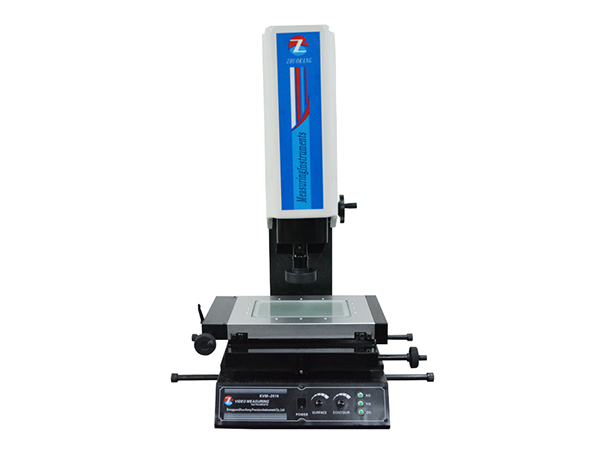

二次元影像测量仪是一种有着强大的检测功能仪器，特别是在检测工件的多个复杂参数有着出色的效果，在工业中的影像测量仪得到了普遍的运用及用户的认可，从而影像测量仪为生产提供质量保证，影像测量仪在检测复杂的工件位置检测办法有以下的几点。 这种办法比较容易了解，但计算步骤繁复，很容易出现计算错误等状况。假如使用树立坐标的办法来测量这些尺寸，不只速度快，还能简化测量步骤，使测量效率大大进步。 树立坐标系，影像测量仪大致有几种办法，两点肯定X轴，两点肯定Y轴，三点树立坐标系等。常用的是前两种，现以两点决定X轴为例测量工件。 1、首先将一切的被测元素，圆，弧，直线采集出来。 2、然后使用两点构建X轴坐标系功能，将坐标系的X轴树立在圆1圆2所在的直线上。 3、运用坐标平移功能，将坐标原点设置在中心圆上，中心圆的圆点坐标即为（0，0）。 4、点击任意一个被测圆，其圆点坐标为（x，y），x、y分别为该圆相关于中心圆在程度和垂直方向的间隔。 该类工件不能只简单测量圆心距，相对位置关系才是该类零件能否组装合格的关键。 关于工件相对位置度的检测，是二次元影像测量仪的一个基本检测功能，同时也是非常重要的检测功能，好的二次元影像仪完整能够在检测中做到圆满，这是每一台影像测量仪所追求的目的。 复杂工件的测量过程中，经常会请求有相对位置的测量。要测多个圆孔与中心圆孔沿基准线及其垂直方向的间隔（即相对位置关系），基准线为圆1与圆2的连线。 使用影像测量仪测量基本的办法是：将圆1与圆2连线，然后结构出中心圆与两圆连线的垂线，分别计算圆1、圆2、圆3、圆4与垂线的间隔，得到的间隔是各圆与中心圆在程度方向的间隔。然后计算圆3、圆4到圆1圆2连线的间隔，经过相减来得出圆3、圆4与中心圆在垂直方向的间隔。
