二次元影像仪测量角度上的诀窍
作者: 来源: 日期:2023/12/19 10:05:33 人气:203

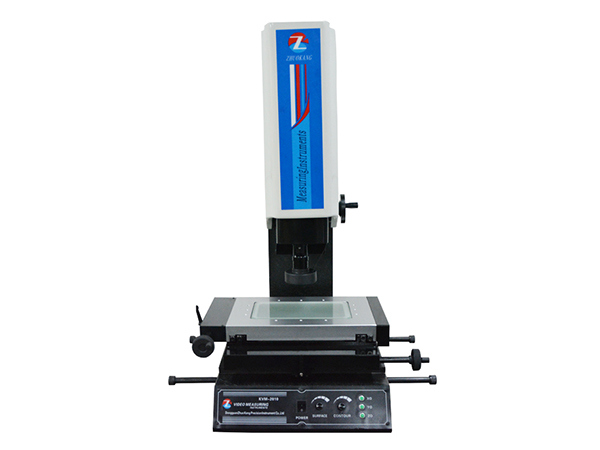

二次元影像仪是一种由高分辨率CCD彩色摄像机、衔接变倍物镜、彩色显现器、视频十字线发生器、精密光学尺,以二维测量为主,也能作三维测量。下面来给大家引见二次元影像仪测量角度上的诀窍。
诀窍一:回归直线倾向小
在测量产品角度弧渡过程中,经常呈现重复精度差,一个人用一样的方法,却误差抵达0.5度,这是经常呈现的事情。
在当今诸多影像测量软件中,直线采集都是默许为两点,关于规则性、直线性好的零件,角度测量上不会产生太大误差,但关于直线性不好,毛刺多的零件来说,两点采集直线的方法带来很大的误差,且重复精度亦不佳,这样的直线构成的角度,多次测量的重复性肯定不理想。
诀窍二:直线采集尽量长
影像测量仪,由于屏幕显现有限,加上放大倍率较大(普通在0.7档~4.5档28X~180X),屏幕显现部分的工件尺寸理论只需几毫米,很多测量人员在检测的时分习气只在屏幕显现部分上采集点、线元素。假设采集的点有倾向,所采线段越短,那么所测得的角度值倾向就会越大,线段越长,测得角度值倾向就会越小。
所以我们在测量角度的时候,尽量将角度两边的线采集长些,假设屏幕显现范围太小,可以移动工作台,在角度所在直线的起点位置附件采一点,然后在终点位置采一点,这样所测角度误差将会大大减小。
